一、应用领域

        石油、化工、冶金、核电、电力、工业制造、轨道交通、船舶、军工、医疗、IDC数据交換中心机房、银行/债券结算中心、公路和铁路的隧道照明及监控中心、港口和码头的信息中心、精密仪器设备等领域。

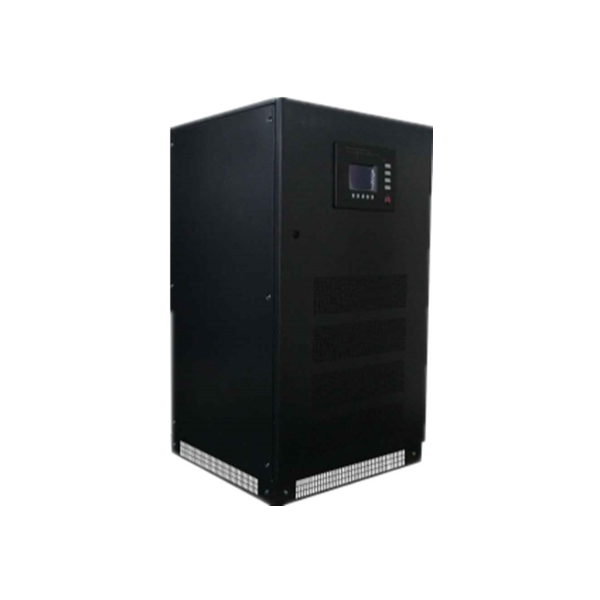

        HB-S6000系列10-80kVA三进三出在线式双变換不间断电源产品，采用创新的设计、一体化的理念，拥有多项专利，在绿色环保、高效节能及可靠性方面有极大提高。产品采用多个DSP、MCU、CPLD相结合方案来实现全数字化控制，可实现8台UPS直接无主从自主并联运行，具有极高的性价比，能为各种负载提供安全可靠的不间断电源保障。

二、性能特点

        1、智能化数字控制

        （1）先进的DSP（Digital Signal Processor/数字信号处理器）技术和多个MCU、CPLD相结合运用，使产品具备了卓越的性能；

        （2）DSP控制器实现实时控制、参数设定、运行程序管理、自检和自侦测等功能，可对电路板上的所有独立电路连接进行检测和故障保护；

        （3）先进的IGBT模块具有良好的高速开关、高电压、大电流工作特性，结合数字化控制可实现驱动电路小型化，提高工作效率，有效提升产品的整体效率和可靠性。

        2、智能化电池管理功能

        （1）采用智能化的电池管埋技术，可根据现场电池配置，通过操作界面进行参数设置，井由软件自动调节充电电流；

        （2）用户可根据电网停电情況设置电池自动检测和充/放电间隔时间，延长电池使用寿命；

        （3）设有电池过欠压，过充，反接等保护功能，最大限度保护电池不受损坏；

        （4）市电异常电池供电到載止关机，当市电恢复正常后，UPS可以自动开机完成自启动功能，可以很好地实现无人值守等环境的应用。

        3、强大的带载能力

        （1）系统输出功率因数0.9，以10kVA的UPS为例，额定带载为9kW，而传统输出功率因数0.8的系统额定带载为8kW，超强的带载能力可节省客户投资；

        （2）输出带110％负载时，系统仍能长期工作；

        （3）超强的输出过载能力和短路能力，确保系统的稳定性和极限状态下的系统安全

        4、丰富的通信功能接口

        （1）内置多个RS232、RS485通讯端口以及多种干节点信号接口，真正实现多用途通讯和远程控；

        （2）系统具备的多个输出干节点，可通过软件进行配置，方便客户使用。

        5、强大的中/英文显示界面

        采用大屏幕LCD作为主显示界而，显示内容可进行中/英文选择设置，运行状态、操作程序、数据采集、故障检测等内容一目了然。

        6、保护功能齐全

        设置有多种系统保护功能，对过压、欠压、过流、过载、短路等异常状态进行检测、告警，保护功能齐全，环境运应能力强。

        7、易维护

        （1）系统内置手动维修旁路，维护不需中断负载供电；

        （2）系统内模块化设计，全正面操作，便于系统维护；

        （3）具有智能化的故障诊断功能及历时记录可查功能，可记录事件信息及告警信息，便于维护时参考。

        8、丰富的选件

        （1）上进线选件

        （2）输入隔离变压器

        （3）5次滤波器

        （4）SNMP卡

        （5）旁路均流电感

        （6）11次滤波器

        （7）电池温度变送器

        （8）LBS组件

        （9）电池接地故障仪

        （10）井机组件

        （11）干节点卡

        （12）D级防雷模块

        9、优异的电气性能

        （1）在线式三进三出双变换结构，支持380/400/415V，50/60Hz电网体系，为客户提供多种选择；

        （2）超宽的输入电压范围：285VAC-498VAC；

        （3）超宽的输入频率范国：45Hz-66Hz；

        （4）系统自动检测市电频率，输出电压频率自适应与市电频率相同（50Hz或者60Hz）。

        10、高可靠性

        （1）独特的系统防护设计，独立的散热风道设计，特殊防护的电路板设计等，提高了系统的环境适应能力，进一步提高了系统的可靠性；

        （2）多块控制电源冗余工作，提高了控制系统的可靠供电；

        （3）智能化的风扇控制，延长风扇寿命，提高系统可靠性；

        （4）系统标配输出隔离变压器，有效降低零地电压，并减小负载谐波电流对逆变器的影响；

        （5）系统采用一流高品质知名品牌器件，确保了产品的高品质；

        （6）设备出厂前经过24小时老化，保证了系统的高可靠性。

        11、智能化的并机及LBS技术

        （1）智能化的井机均流控制技术，可实现8台机器无主从自主并联运行，便于系统扩容；

        （2）并机情况下可根据输出负载量大小自动关部分逆变器，负载増大时自动开启逆变，节约能源

        （3）独特的智能LBS技术，利用LBS同步功能组件实现UPS多机双母线功能，大大提高了系統的可靠供电。

        12、经济运行模式（ECO模式）

        单机及并机系统可工作于ECO模式，系统的运行效率高，节省电能，降低对环境的污染，同时降低了客户的运行成本。

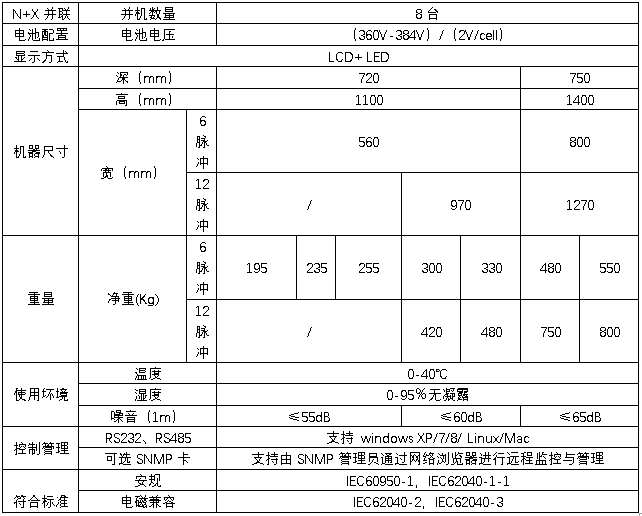

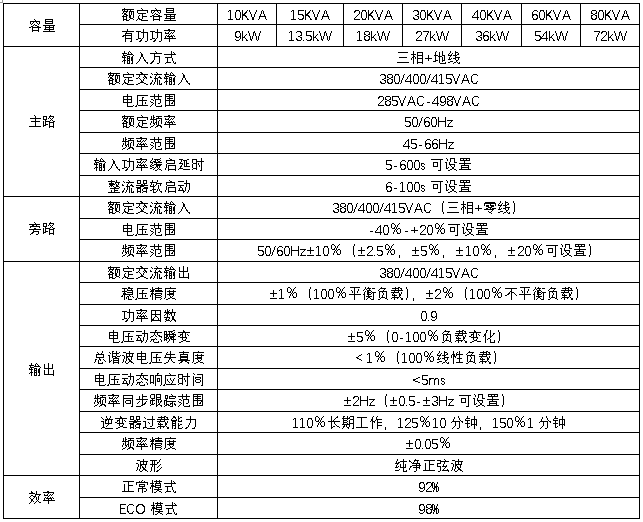

三、技术规格

        注：特殊要求可定制，产品参数变化恕不另行通如。
