直流电源HB-GZDW(2)产品介绍



       一、产品概述
       HB-GZDW系列智能高频开关电源系统海博电气凭借高素质研发队伍,集多年电源产品的研发经验、吸收广大用户对设备的运行经验设计研发而成,适合各种行业的高频开关直流系统及相关配套设备,并且顺利通过了许昌开普检测技术有限公司的各项检測,取得检验报告。

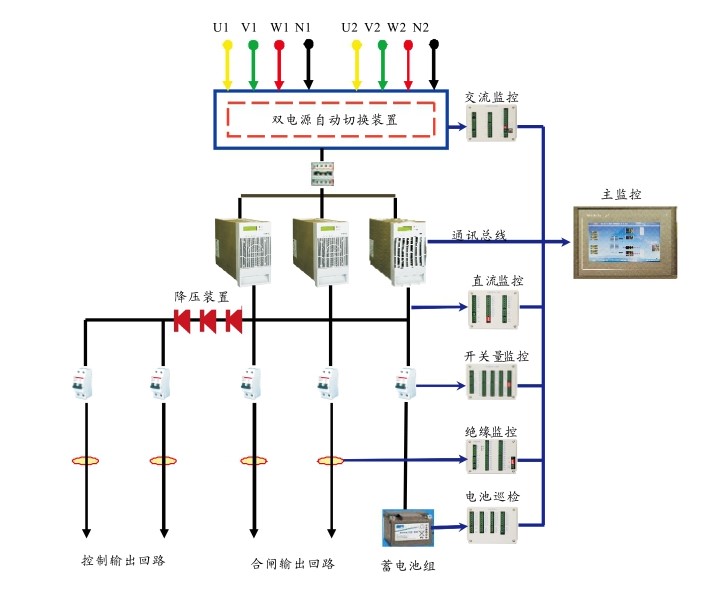

       二、工作原理
直流电源HB-GZDW(2)产品介绍
       三、系统特点
       1、采用高频开关电源技术、模块化设计、N+1热备份,方便安全
       2、电压输入范围宽,电网适应性强
       3、充电模块可带电插拔,维护方便快捷
       4、有可靠的防雷及电气绝绿防护措施,确保系统和操作安全
       5、采用大屏幕触摸屏,点阵液晶显示,CCFL背光,实现全汉化实时显示

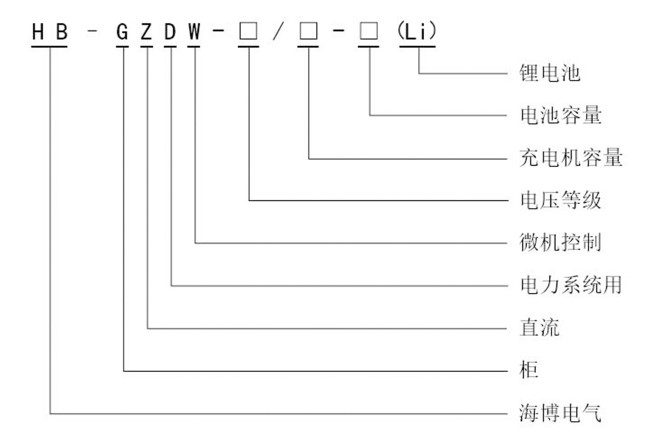

       四、型号定义
直流电源HB-GZDW(2)产品介绍
       五、系统组成
       1、充馈电柜
       (1)额定电流:110V:20A-200A;220V:10A-100A
       (2)交流输入:两路三相四线,可自动切换互为备用
       (3)防雷单元:具有防雷和过电压保护功能
       (4)馈出回路:可配置30路10A-50A断路器
       (5)监控系统:自动管理蓄电池的充放电,全汉字大屏幕液晶显示,并且可以实现“遥控、遥测、遥信、遥调”功能
       (6)电池巡检:监测每节蓄电池运行数据
       (7)降压装置:5级或7级调压装置(选配)
       (8)馈电检测:监测各馈出回路的跳闸信号及电池熔斷器的信号
       (9)绝缘监控:监测母线和各输出回路的绝缘情况
       (10)柜体尺寸:2260mm(H)*800mm(W)*600mm(D)(可按照用户要求定制)
       2、蓄电池柜
       (1)最大容量:铅酸电池:200Ah;磷酸铁锂:300Ah
       (2)柜体尺寸:2260mm(H)*800mm(W)*600mm(D)(可按照用户要求定制)
       六、系统特点
       1、采用大屏幕液晶显示,全汉化实时显示及操作、人机界面友好
       2、监控系统采用积木式结构,各监控单元之间的通讯全采取电气隔离,提高可靠性
       3、超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所
       4、充电模块采用变频自然谐振软开关技术,效率≥96%
       5、系统模块化设计、冗余备份性能可靠安全
       6、带电插拔技术,维护方便快捷
       7、全自动智能化锂电池管理功能
       8、RS232/RS485通讯接口,内置多种通讯协议,方便与远程监控系统通讯实现“四遥”功能,实现无人值守

>
