一、产品概述

HB-GZDW系列智能高频开关电源系统是海博电气凭借高素质研发队伍，集多年电源产品的研发经验、吸收广大用户对设备的运行经验设计研发而成，适合各种行业的高频开关直流系统及相关配套设备，并且顺利通过了开普检测技术有限公司的各项检测，取得检验报告。

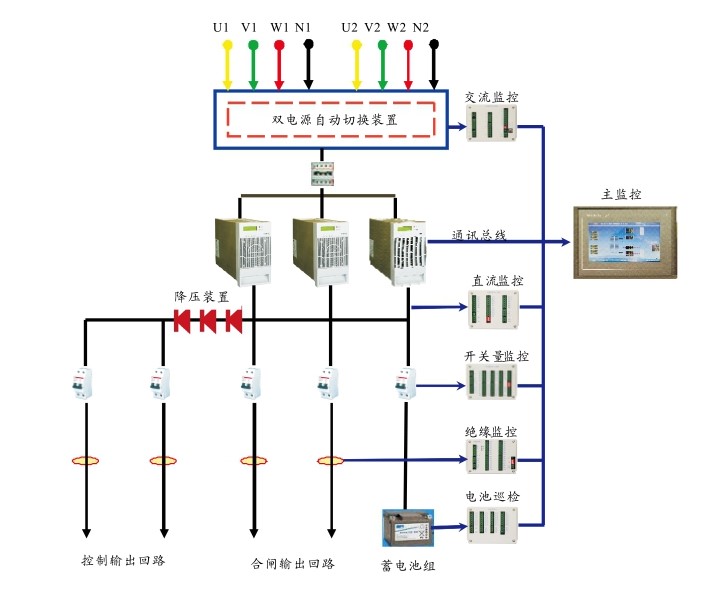

二、工作原理

三、系统特点

1、采用高频开关电源技术、模块化设计、N+1热备份，方便安全

2、电压输入范围宽，电网适应性强

3、充电模块可带电插拔，维护方便快捷

4、有可靠的防雷及电气绝绿防护措施，确保系统和操作安全

5、采用大屏幕触摸屏，点阵液晶显示，CCFL背光，实现全汉化实时显示

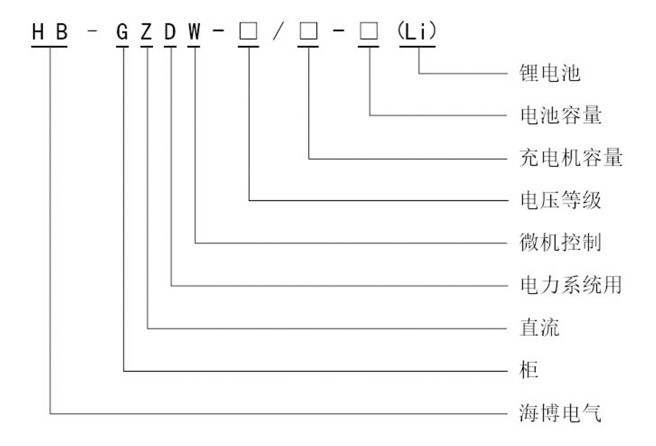

四、型号定义

五、系统组成

1、充馈电柜

（1）额定电流：110V：20A-200A；220V：10A-100A

（2）交流输入：两路三相四线，可自动切换互为备用

（3）防雷单元：具有防雷和过电压保护功能

（4）馈出回路：可配置30路10A-50A断路器

（5）监控系统：自动管理蓄电池的充放电，全汉字大屏幕液晶显示，并且可以实现“遥控、遥测、遥信、遥调”功能

（6）电池巡检：监测每节蓄电池运行数据

（7）降压装置：5级或7级调压装置（选配）

（8）馈电检测：监测各馈出回路的跳闸信号及电池熔斷器的信号

（9）绝缘监控：监测母线和各输出回路的绝缘情况

（10）柜体尺寸：2260mm(H)＊800mm(W)＊600mm(D)（可按照用户要求定制）

2、蓄电池柜

（1）最大容量：铅酸电池：200Ah；磷酸铁锂：300Ah

（2）柜体尺寸：2260mm(H)＊800mm(W)＊600mm(D)（可按照用户要求定制）

六、系统特点

1、采用大屏幕液晶显示，全汉化实时显示及操作、人机界面友好

2、监控系统采用积木式结构，各监控单元之间的通讯全采取电气隔离，提高可靠性

3、超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所

4、充电模块采用变频自然谐振软开关技术，效率≥96％

5、系统模块化设计、冗余备份性能可靠安全

6、带电插拔技术，维护方便快捷

7、全自动智能化锂电池管理功能

8、RS232/RS485通讯接口，内置多种通讯协议，方便与远程监控系统通讯实现“四遥”功能，实现无人值守。
