交流电源系统-行业动态-磷酸铁锂电池组

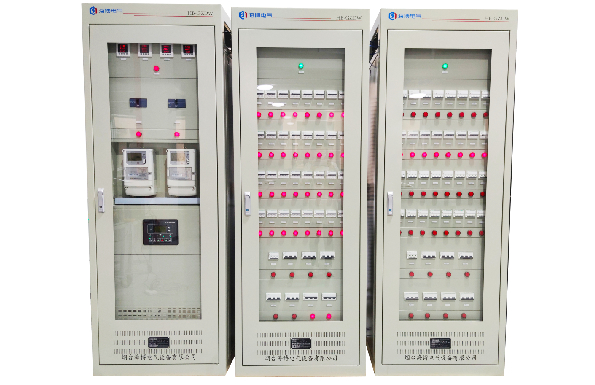

海博电气交流电源系统包括交流电源柜和馈线柜，配置交流进线监控模块，能监测进线回路和母线的电压、电流、断路器运行状态等，实现备用电源自动投切功能。设置监控模块采集交流电源系统所有信息并上传到主监控器，实现无人值守。

一、ATS模块

额定电压：380/220V

相数：三相五线（A、B、C、N、PE）

频率：50Hz

中性点接地方式：直接接地系统。

供电应为双电源方式并采取防雷措施，采用ATS模块实现2路进线电源自动投切，可手动、自动切换并相互闭锁，0.4kV主接线为单母线接线。

电源进出线断路器应采用交流专用断路器。所有馈线断路器的过流跳闸报警接点均引至端子排，馈出断路器应有信号灯指示通断状态。

两路AC380V交流进线侧均装设数显三相交流电压表、三相交流电流表。

二、电度表

在交流屏上应装设三相四线全电子多功能电度表2块（精度0.5s级，），测量交流有功电能和无功电能。

三、交流监控模块

配置交流电源监控模块，接收电流互感器的信号，具有测量母线电压的功能，综合分析和处理各种信息数据，对整个ATS实施控制和管理。
