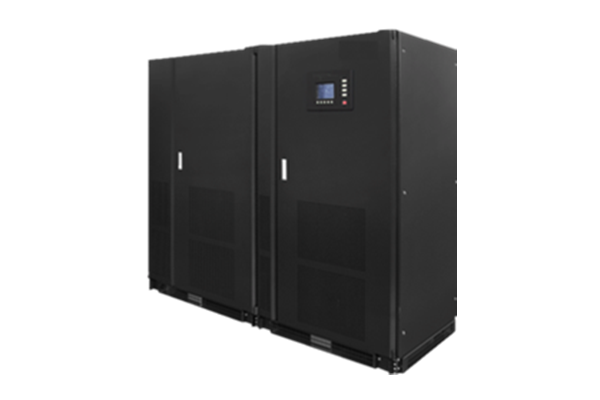

HB-S6000系列100-600kVA UPS

产品概述

 HB-S6000系列100-600kVA三进三出在线式双变換不间断电源产品,是针对高端用电场合,采用全新的全数字化控制技术、一体化的设计理念研制出的新一代智能UPS电源。



产品详情

一、应用领域
        石油、化工、冶金、核电、电力、工业制造、轨道交通、船舶、军工、医疗、大规模的IDC数据交換中心机房、银行/债券结算中心、公路和铁路的隧道照明及监控中心、港口和码头的信息中心、精密仪器设备等领域。
        HB-S6000系列100-600kVA三进三出在线式双变換不间断电源产品,是针对高端用电场合,采用全新的全数字化控制技术、一体化的设计理念研制出的新一代智能UPS电源。系统采用在线式双变换拓扑架构设计,完全隔离了电网对负載设备的干扰。产品性能指标达到国际领先水平,具有极高的性价比,能为各行业客户提供安全可靠的不间断电源保障。
二、性能特点
        1、DSP全数字化控制技术
        (1)核心电路采用TI新一代高速DSP(2833X),速度快,精度高,一致性好;
        (2)双DSP全数字化控制,提高控制的可靠性、灵活性、安全性和稳定性。
        2、高输入功率因数,绿色环保节能
        (1)接入谐波滤波器时,输入功率因数高达0.95,提高了对电网的利用率,降低了UPS的运行成本;
        (2)接入谐波滤波器时,输入电流总失真度可低于4.5%,低谐波电流、绿色环保、节能高效。
        3、优异的电气性能
        (1)纯在线双变换式结构,为负载提供安全、稳定,可靠的电源保障;
        (2)三进三出双变换结构,支持380/400/415V,50/60Hz电网体系;
        (3)输出功率因数0.9,100kVA的UPS额定带载为90kW,带载能力比输出功率因数0.8的系高12.5%,适用于各类负载;
        (4)具有开机自诊新功能,便于及时发现可题,避免产生任何损失;
        (5)具有单机及并机系统经济运行模式(ECO模式)功能,系统效率高,节能环保,降低客户的运行成本。
        4、友好的人机界面
        大屏幕中/英文LCD显示和LED状态指示;丰富的UPS信息显示。
        5、环境适应能力强
        (1)宽输入电压范国和输入频率范国,电网适应能力强;
        (2)输入端口标配防雷模块,适应各种恶劣气候和地理环境;
        (3)具有输入软启动功能,方便燃油发电机或其他发电设备接入。
        6、完善的保护措施
        (1)风扇检测告警、浪涌保护、短路保护等各种保护一应俱全,保证UPS运行的可靠性;
        (2)IGBT和SCR均采用新功率模块,抗冲击能力强;驱动电路保护功能齐全,提高了系统的可靠性。
        7、外置具有脱扣保护功能的电池智能控制开关盒
        (1)电池开关内置欠压脱扣器,可实现智能化控制,在各种异常工作情况下可及时分断,使电池和主机隔离,保护设备,提高电池寿命;
        (2)内置专用控制电路板,可检测电池输入电压,在电池接反时将无法闭合开关,可靠保护设备;
        (3)内置专用控制电路板,已集成多路电池温度检测,可实现电池在不同温度下的补偿,大幅度提高电池寿命。
         8、智能化的LBS技术
        独特的智能LBS技术,利用LBS同步功能组件实现UPS多机
双母线功能。
        9、智能并机功能
        (1)单机标配并机功能,可实现8台UPS无主从自主并联运行;
        (2)并机情况下可根据输出负载量大小自动关闭部分逆变器,负载増大时自动开启逆变,节约能源。
        10、丰富的选件
        (1)上进线选件
        (2)输入隔离变压器
        (3)5次滤波器
        (4)SNMP卡
        (5)旁路均流电感
        (6)11次滤波器
        (7)电池温度变送器
        (8)LBS组件
        (9)电池接地故障仪
        (10)并机线缆
        (11)干节点卡
        11、系统可靠性高
        (1)系统内风扇冗余设计,控制电源冗余设计,独待的系统防护设计,特殊防护的电路板设计等,极大提高了系统可靠性;
        (2)标配输出隔离变压器,完全隔离市电及油机对负载的影响;
        (3)对UPS逆变输出电容电流进行检测,方便提前判定易损件(输出电容)是否失效,从而更好地提高了系统的可靠性;
        (4)完善的测试(包含24小时老化),保证了系统的高可靠性;
        (5)系統采用高品质的一流品牌器件,确保了整机的高可靠性。
        12、允许100%不平衡工作
        带不平衡负载能力强,在三相负载100%不平衡时也能正常可靠供电,且输出电压稳压精度高,满足I类UPS指标要求。
        13、智能化的电池管理
        (1)具有电池均/浮充自动控制、充电温度检测和补偿功能,延长电池使用寿命,减少电池维护次数;
        (2)用户可根据电池特点设置电池最大均充电流,防止过大的充电电流对电池的损害;
        (3)定期对电池进行自动维护自检,及时发现电池的问题;
        (4)完善的电池保护功能(过欠压,过充,过放电,反接等),保护电池不受损坏。
        14、超强的网络监控管理功能
        (1)RS232,RS485通讯接口方便PC连接,监测UPS运行状态;
        (2)远程SNMP卡、 Modbus卡、485卡管理功能,方便任何时候,任何地方监控UPS。
        15、易维护
        (1)内模块化设计,现场维护方便快捷、时间短;
        (2)内置手动维修旁路,维护不需中断负载供电;
        (3)更换电池无需停止UPS的运行,可在线更换;
        (4)丰富的告警信息及事件记录,具有历史记录和故障数据查询和下载功能。
三、技术规格
规格

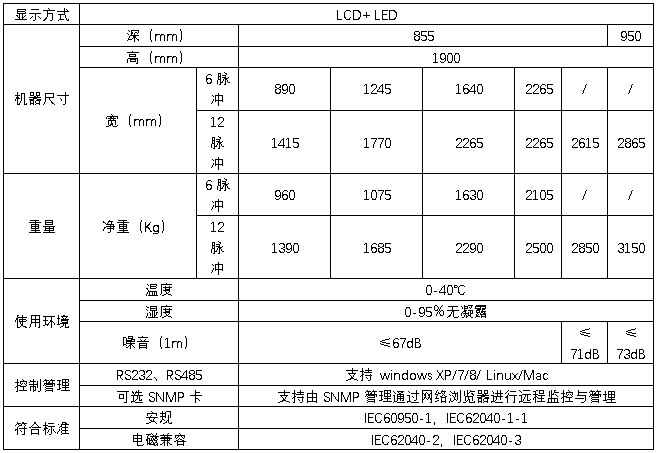

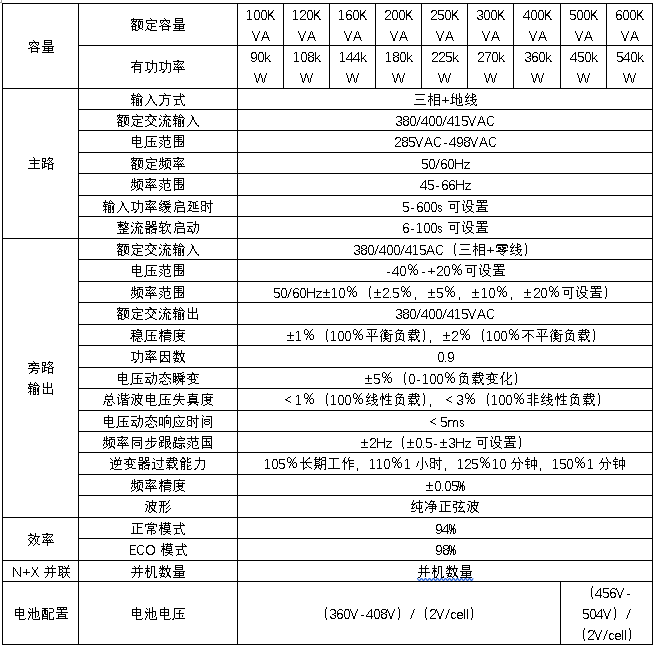

HB-S6000系列100-600kVA三进三出在线式规格
        注:特殊要求可定制,产品参数变化恕不另行通如。


>
