HB-S2000系列6-10kVA UPS

产品概述

 HB-S2000系列单进单出UPS是针对中国电网环境、网络系统及智能设备对电源的高可靠性要求,以全新的DSP数字化控制技术为基础研制出的工频纯在线式智能型UPS。



产品详情

一、应用领域
        金融、通信、医疗、保险、交通、税务、军队、证券、能源、教育、政府、企业等系统的网络计算机房和小型智能设备(如测量装置、工业自动化设备等)、精密仪器等领域。
        HB-S2000系列单进单出UPS是针对中国电网环境、网络系统及智能设备对电源的高可靠性要求,以全新的DSP数字化控制技术为基础研制出的工频纯在线式智能型UPS。系统采用在线式双变换拓扑架构设计,完全消除了电网的各种干扰;DC/AC变换器采用SPWM脉宽调制技术、IGBT功率模块及输出隔离变压器,使UPS输出稳压稳频、滤除杂讯、低失真度的纯净正弦波电源。
二、性能特点
        1、纯净正弦波技术
        本产品采用先进的SPWM调制技术,输出经过LC滤波后形成稳压、稳频的标准正弦波电压供给负载使用,减少对负载的噪声干扰。
        2、友好的人机对话界面
        (1)系统采用中/英文LCD显示和LED状态指示;
        (2)一目了然的控制面板将UPS的运行状況、负载状况、电池供电状况等清晰地显示在面板上,让用户随时掌握UPS供电情况及应用环境的变化,使人机沟通零距离。
        3、开机自诊断功能
        上电及开机时,UPS即对关键工作电路(整流器、充电器、逆变器等)进行检查,便于及时发现问题,避免产生任何损失。
        4、高可靠性
        (1)先进的DSP全数字化控制技术,更加快捷、准确的进行数据处理与控制,在线式双变换设计,在系统正常运行时,系统通过充电器给电池补充电能,保证电池能量充足,采用先进的霍尔器件保证了产品检测系统更加完美,从而保证了产品的高可靠性、先进性。
        (2)采用先进的恒流/恒压自动转换和均充/浮充自动转换的充电技术,按电池的特性曲线充电,极大地延长了电池的使用寿命;
        (3)具备电池冷启动功能,在无市电情況下,可带满载进行冷启动,满足用户的应急需求;
        (4)过欠压、过流、过温等完善的保护电路提升了系统运行的稳定性。
        5、优异的电气性能
         (1)超宽的输入电压范围和频率范国,大大的降低了UPS电池的使用频次,有效的廷长了电池的使用寿命;
        (2)系统话用于220/230/240V,50/60Hz电网系统,满足不同客户的需求;
        (3)系统输出功率因数为0.9,带载能力强;
        (4)单机或者并机系统工作在经济运行模式(ECO模式)时,系统运行效率极高,节能环保;
        (5)输出隔离变压器防止输出电压直流分量对负载造成危害;减小负载谐波电流对逆变器的影响;同时隔离电网对负载的影响。
        6、快速同步转换
        系统自动跟踪市电相位,确保逆变输出电压与市电电压完全同相,有效的实现了UPS的零转换时间,并降低了在切换时产生的冲击电流,确保对用电设备无干扰、无损害。
        7、智能监控
        (1)UPS与PC间可通过RS232通讯接口进行通讯,使用户很轻松地了解UPS的工作状况、历史记录等;
        (2)可通过SNMP网络通讯卡、RS485接口等实现对UPS进行远程监控,便于客户在任何时候,任何地方实时的了解UPS运行状况。
        8、选件
        (1)上进线选件
        (2)旁路均流电感
        (3)SNMP卡
        (4)干节点卡
        (5)电池温度变送器
        (6)电池接地故障仪
        (7)并机组件
        (8)输入隔离变压器
        9、自动选频
        当UPS接入市电频率为50Hz或者60Hz时,UPS会自动检测市电频率,当市电断电后,UPS输出电压频率将保持与市电断电前频率相同(50Hz或者60Hz)。
        10、智能化的电池管理
        (1)设定电池过沖保护,过放电保护,合理的充电及放电过程管理,定时的自动电池放电管理等使UPS电池具有更高的寿命和可靠性;
        (2)通过LCD显示界面,客户可以方使直观的实时监控电池的充放电状态;
        (3)市电异常电池放电到截止关机,当市电恢复正常后,UPS可以自动开机完成自启动的功能,可以实现无人值守等环境的应用。
        11、易维护
        (1)丰富的告警及故障记录信息,为故障诊断分析提供有力的支持;
        (2)系统内模块化设计,维护操作简便;
        (3)更换电池不需要中断UPS的运行。
        12、N+1冗余并机功能
        (1)可方便的实现N+1冗余并机功能,可实现8台UPS并机,极大地提高了系统的可靠性;
        (2)并机操作简单方便,可根据业务发展任意进行系统扩容,满足“边发展、边建设”需求;
        (3)先进的数字化并机均流控制技术,安全可靠。
三、技术规格

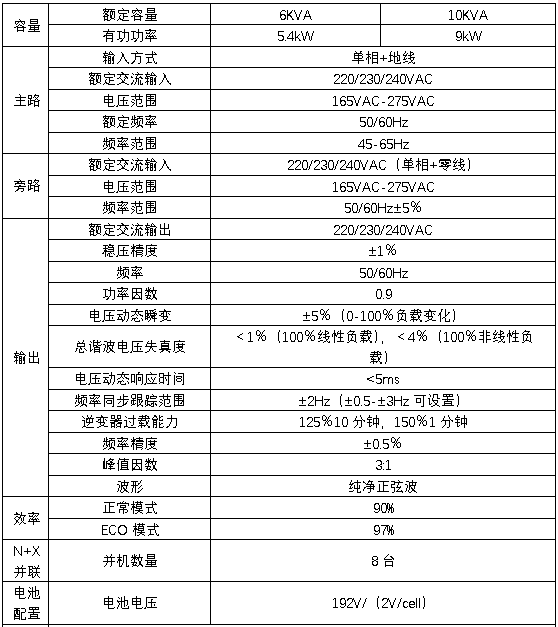

HB-S2000系列单进单出UPS技术规格

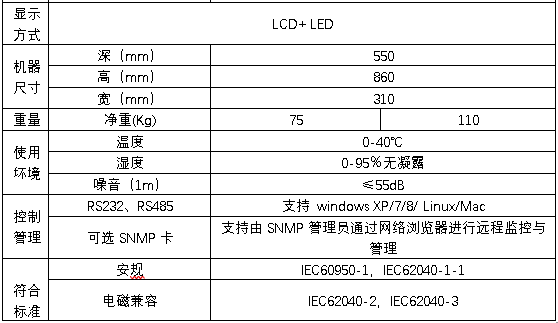

HB-S2000系列单进单出UPS技术规格
        注:特殊要求可定制,产品参数变化恕不另行通如。
