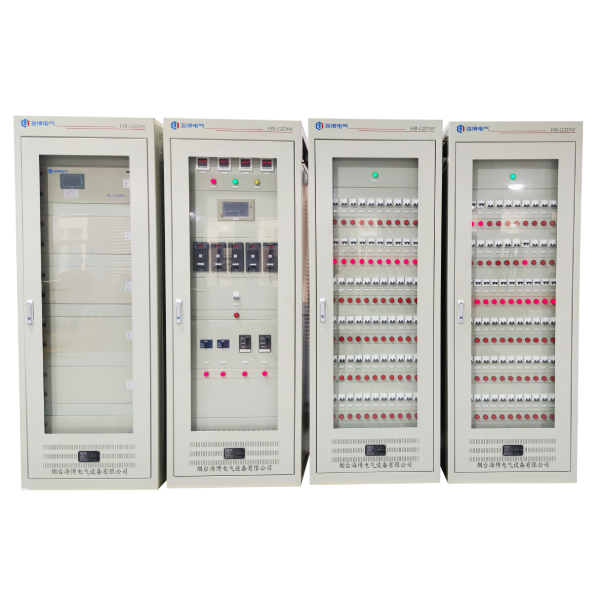

磷酸铁锂电池组

充馈一体系统HB-GZDW

产品概述

 HB-GZDW系列智能高频开关电源系统适合各种行业的高频开关直流系统及相关配套设备,并且顺利通过了许昌开普检测技术有限公司的各项检測,取得检验报告。



产品详情

一、产品概述
        HB-GZDW系列智能高频开关电源系统是我公司凭借高素质研发队伍,集多年电源产品的研发经验、吸收广大用户对设备的运行经验设计研发而成,适合各种行业的高频开关直流系统及相关配套设备,并且顺利通过了许昌开普检测技术有限公司的各项检測,取得检验报告。
二、工作原理
HB-GZDW系列智能高频开关电源系统工作原理
三、系统特点
        1、采用高频开关电源技术、模块化设计、N+1热备份,方便安全
        2、电压输入范围宽,电网适应性强
        3、充电模块可带电插拔,维护方便快捷
        4、有可靠的防雷及电气绝绿防护措施,确保系统和操作安全
        5、采用大屏幕触摸屏,点阵液晶显示,CCFL背光,实现全汉化实时显示
四、型号定义

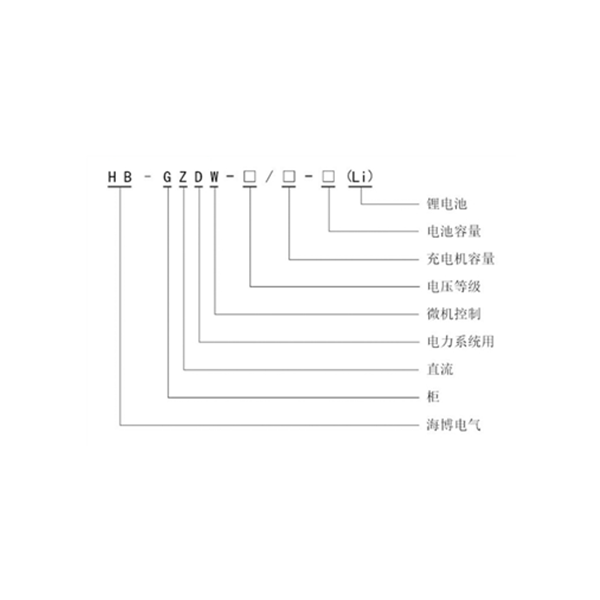

HB-GZDW系列智能高频开关电源系统型号定义
五、系统组成
        1、充馈电柜
        (1)额定电流:110V:20A-200A;220V:10A-100A
        (2)交流输入:两路三相四线,可自动切换互为备用
        (3)防雷单元:具有防雷和过电压保护功能
        (4)馈出回路:可配置30路10A-50A断路器
        (5)监控系统:自动管理蓄电池的充放电,全汉字大屏幕液晶显示,并且可以实现“遥控、遥测、遥信、遥调”功能
        (6)电池巡检:监测每节蓄电池运行数据
        (7)降压装置:5级或7级调压装置(选配)
        (8)馈电检测:监测各馈出回路的跳闸信号及电池熔斷器的信号
        (9)绝缘监控:监测母线和各输出回路的绝缘情况
        (10)柜体尺寸:2260mm(H)*800mm(W)*600mm(D)(可按照用户要求定制)
        2、蓄电池柜
        (1)最大容量:铅酸电池:200Ah;磷酸铁锂:300Ah
        (2)柜体尺寸:2260mm(H)*800mm(W)*600mm(D)(可按照用户要求定制)
六、系统特点
        1、采用大屏幕液晶显示,全汉化实时显示及操作、人机界面友好
        2、监控系统采用积木式结构,各监控单元之间的通讯全采取电气隔离,提高可靠性
        3、超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所
        4、充电模块采用变频自然谐振软开关技术,效率≥96%
        5、系统模块化设计、冗余备份性能可靠安全
        6、带电插拔技术,维护方便快捷
        7、全自动智能化锂电池管理功能
        8、RS232/RS485通讯接口,内置多种通讯协议,方便与远程监控系统通讯实现“四遥”功能,实现无人值守
